라인조명 5580에 달리 시스템 적용 사례 포스팅으로 남겨 봅니다

트리도닉 달리 안정기와 오스람 달리 스위치를 사용해서 달리 시스템을 적용했습니다

트리도닉 안정기를 보시면 사진으로 보듯이 회색단자 쪽에 왼쪽에 구멍 3개와 구멍 2 개 보이실 겁니다

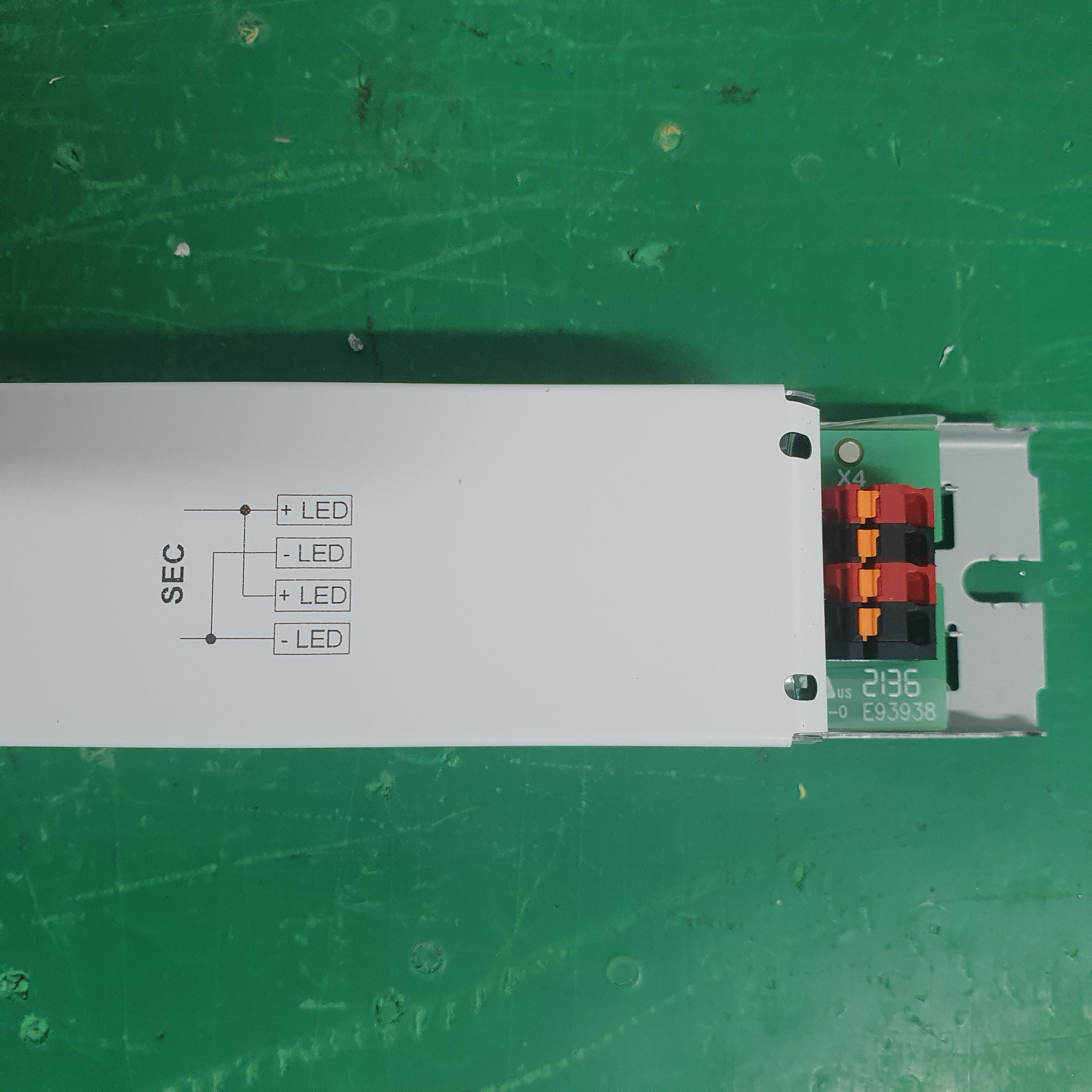

회색단자 반대편을 보시면 이렇게 빨강과 검은색으로 된 단자도 보이실 거예요



위 사진처럼 일자 드라이버로 주황색 버튼을 눌러주시고





5580 라이조명에 나와있는 전원선을 빨간색 선을 빨간 단자 쪽에

검은색선을 검정 단자 쪽에 연결해 주시면 됩니다





먼저 오스람 달리 스위치 L과 N 쪽에 220V 전원선을 한가닥씩 연결해 주세요

트리도닉 안정기도 220V 전원선을 한가닥씩 연결해 주세요

저는 현장 샘플 제출용이라 220V 전원 코드선을 사용했습니다

배선 사진입니다 오스람 달리스 위치에서 DA+ , DA- 에 연결선 한가닥씩 연결해 주세요

스위치에서 나온 두 가닥선을 트리도닉 달리 안정기 DA/L , DA/N 쪽에 극성 상관없이  한가다 씩 연결해 주시면

주시면 됩니다(쉽게 DA+ 하고 DA/L 연결하시고 DA - 하고 DA/N 연결하시면 됩니다)
