파트너사에서 30100 라인 조명을 스탠드형으로 만들어 달라고 하셔서 만드는 과정을 포스팅합니다
필요한 자재는
1.30100 프로파일 1200mm(마감캡)
2. 3000k~6000K 튜너블 PCB BAR
3. 튜너블 리모컨 및 드라이이버
4. 슬림형 24 V100 W 안정기
5. 풋 스위치 AC 코트 전원선
자재를 다 모아 놓고 찍은 사진입니다
30100 프로파일에 튜너블 PCB BAR를 두 줄로 붙여 줍니다

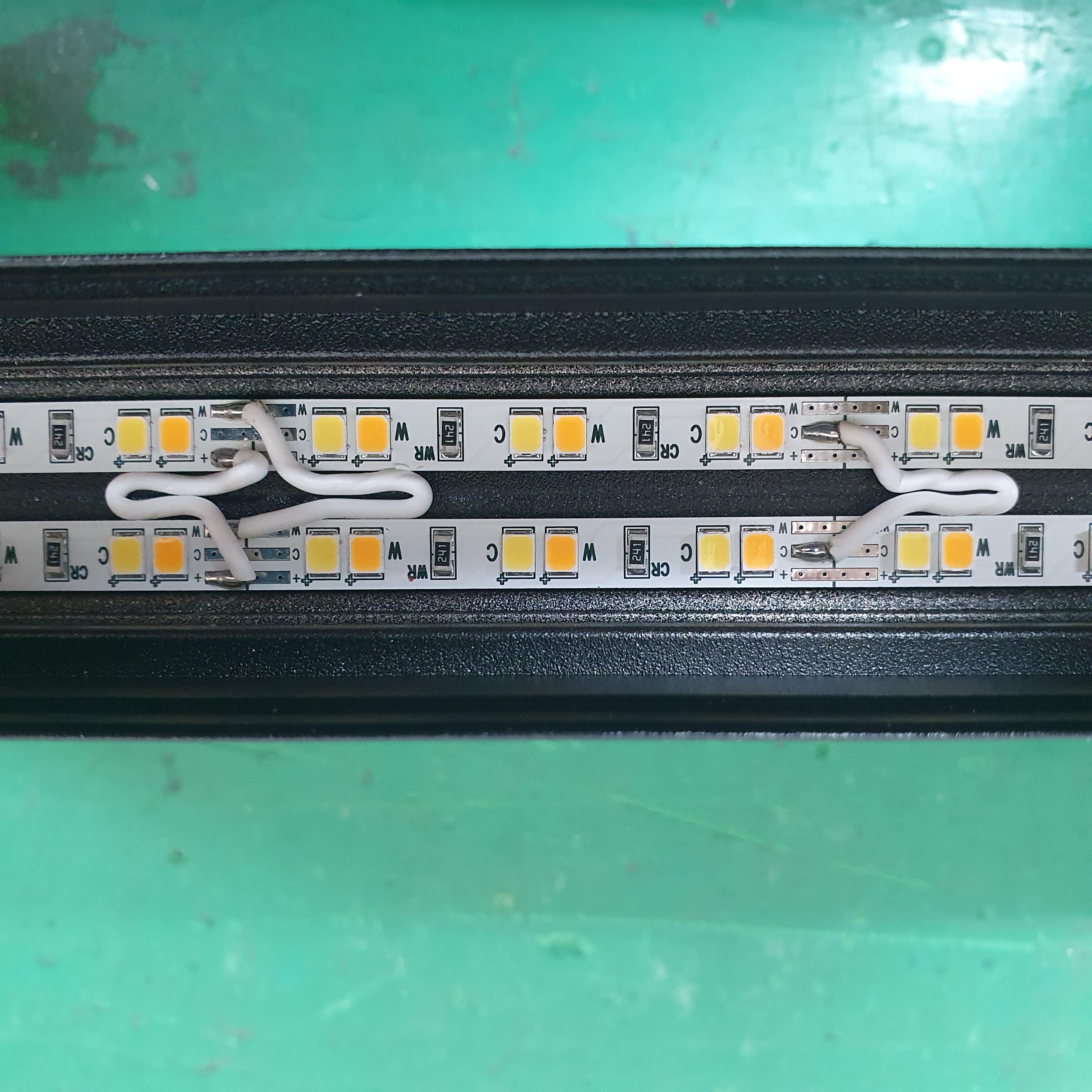

그다음 위쪽 바와 아래쪽 바를 서로 또 연결해 주어여 하기 때문에 점프선을 이용해서 사진처럼 서로 연결해 줍니다
프로파일에 구멍을 뚫어서 전원선을 사진처럼 선을 빼주면 됩니다

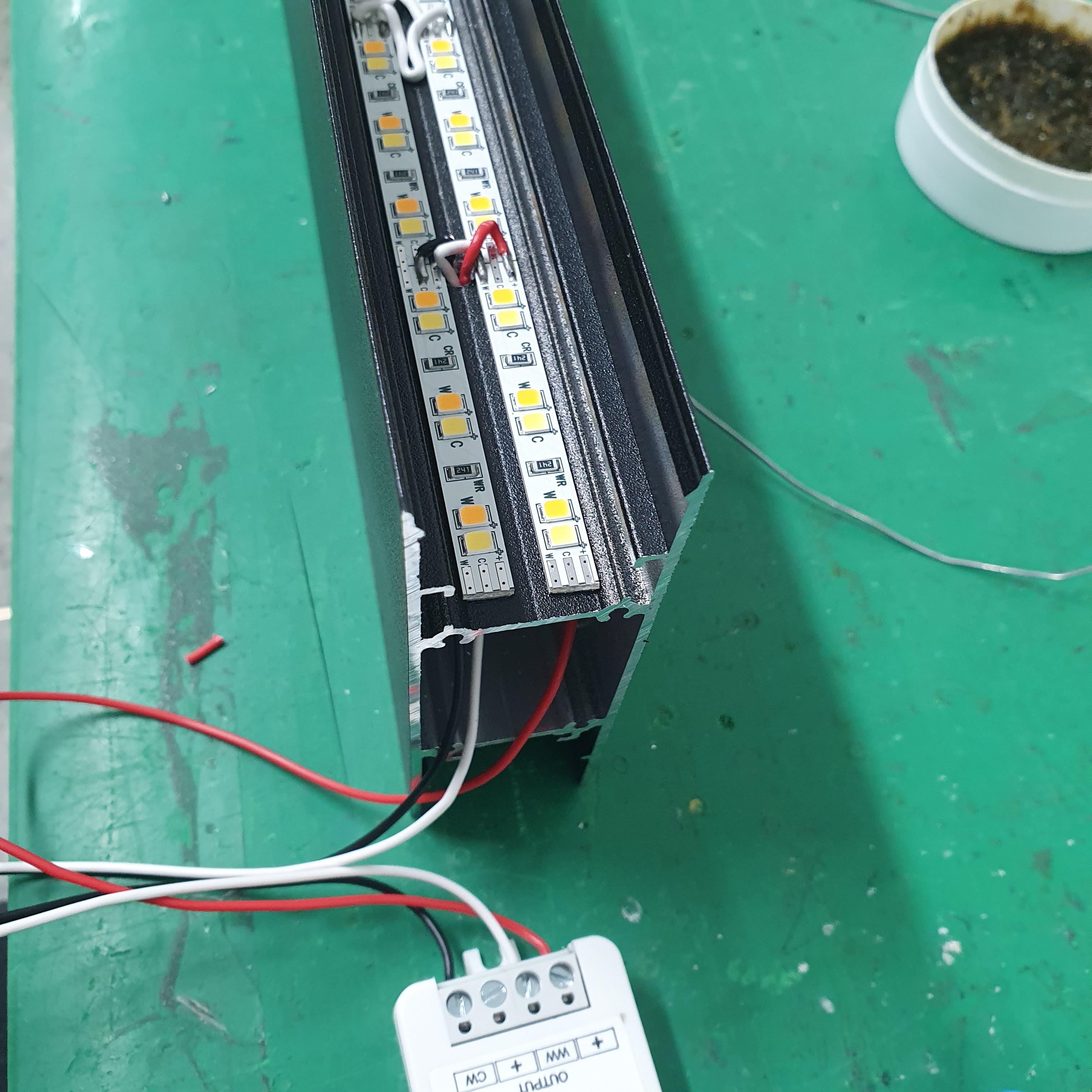

전원선 빨간 선을 pcb + 에 하얀 선을 w에 검정선을 c에 인두기를 이용해서 전원선을 연결해 주세요
전원선을 튜너블 드라이버에 하얀 색선을 ww에 검정선을 cw에 빨간 선을 + 쪽에 연결해 주시면 됩니다

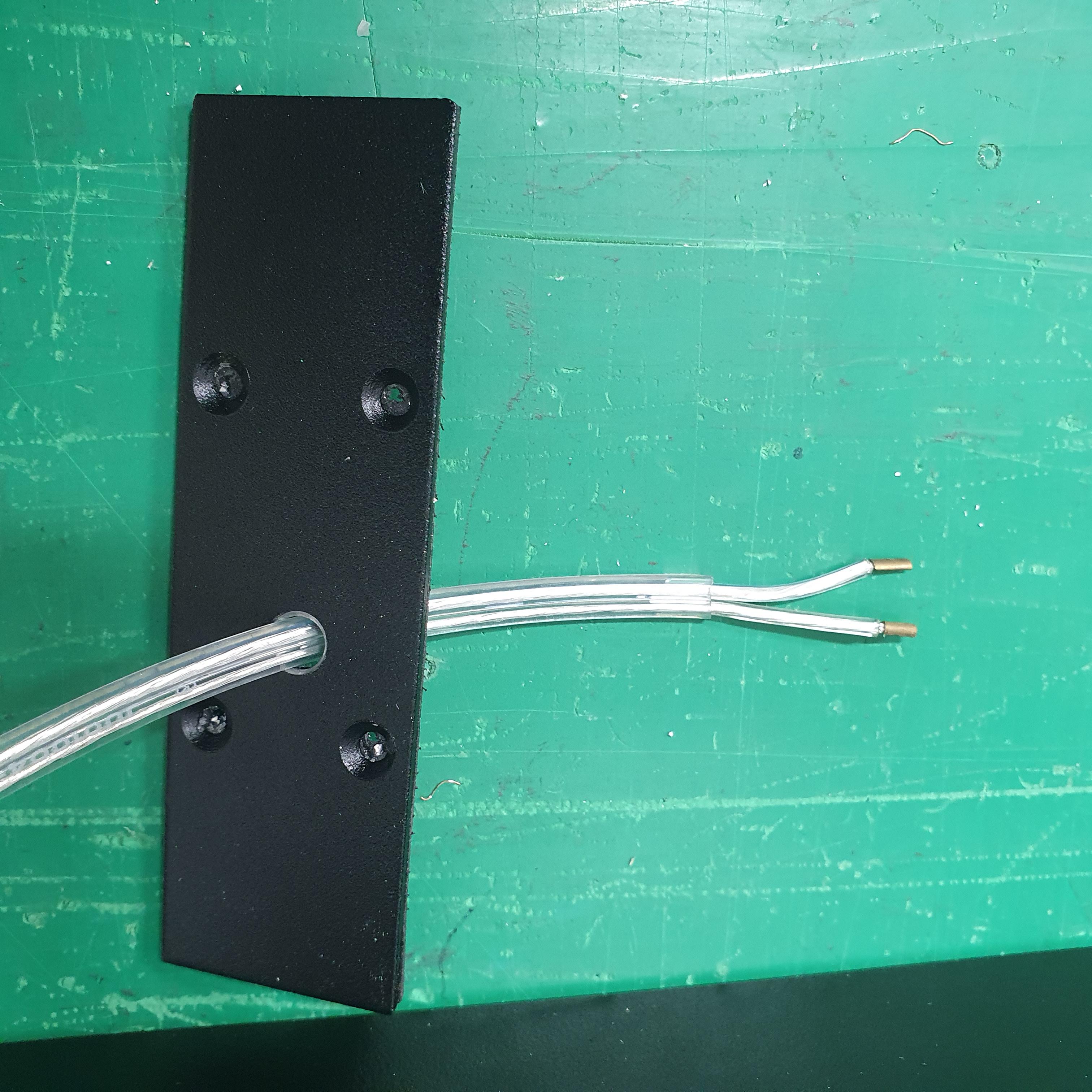

30100 마감캡에 구멍을 뚫어서 AC 전원 코드를 사진처럼 빼주세요
AC코드선을 사진 왼쪽에 보이는 하얀 선과 검정선 쪽에 한가다 씩 연결해 주세요
그리고 안정기 왼쪽에 빨간 선과 검정선을 튜너블 드라이버에 연결해 주세요
빨간 선을 + 표시 단자 쪽에 검정선은 - 단자 쪽에 연결해 주세요

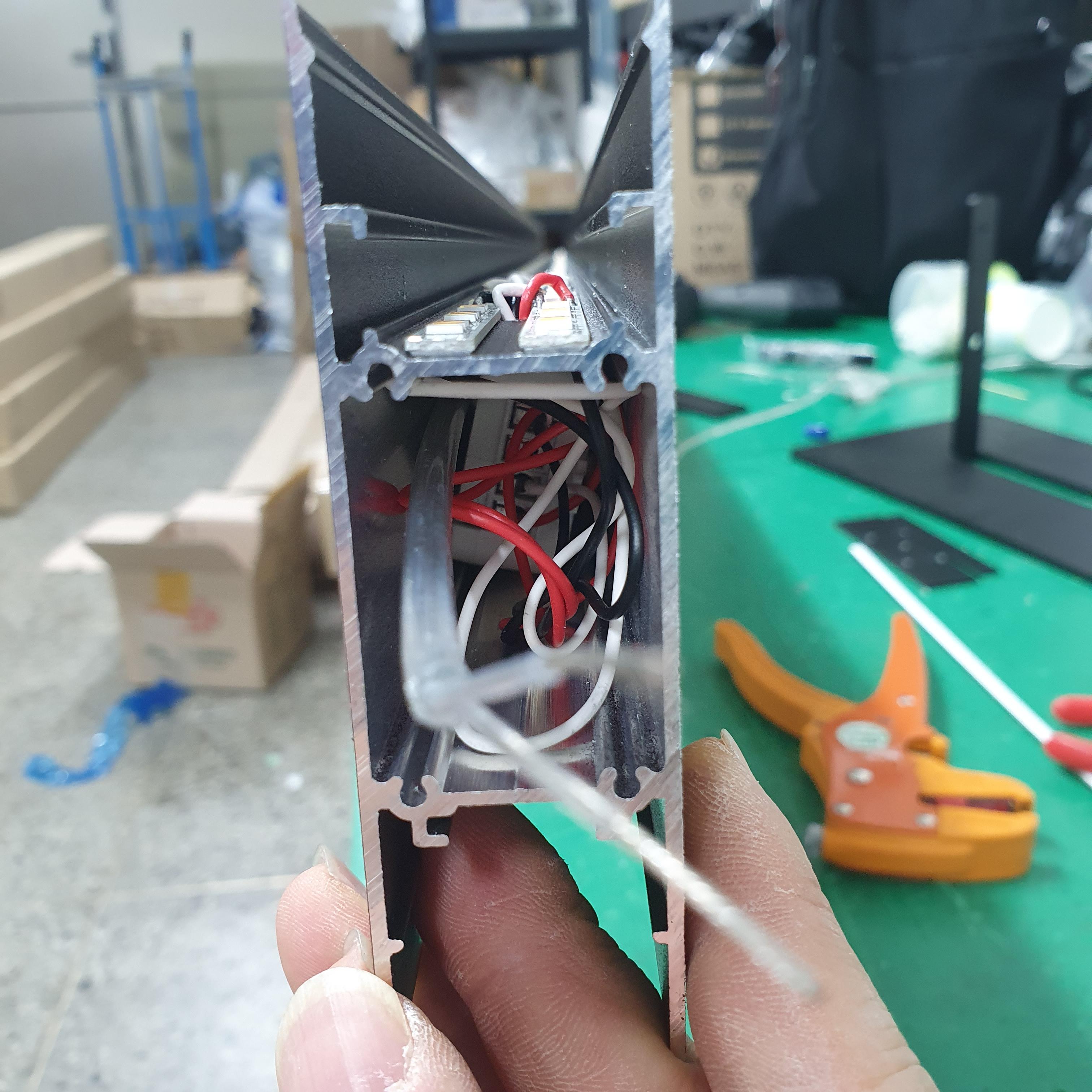

사진처럼 30100 공간에 안정기와 드라이버를 잘 넣어주세요 그리고 마감캡을 닫아주시고

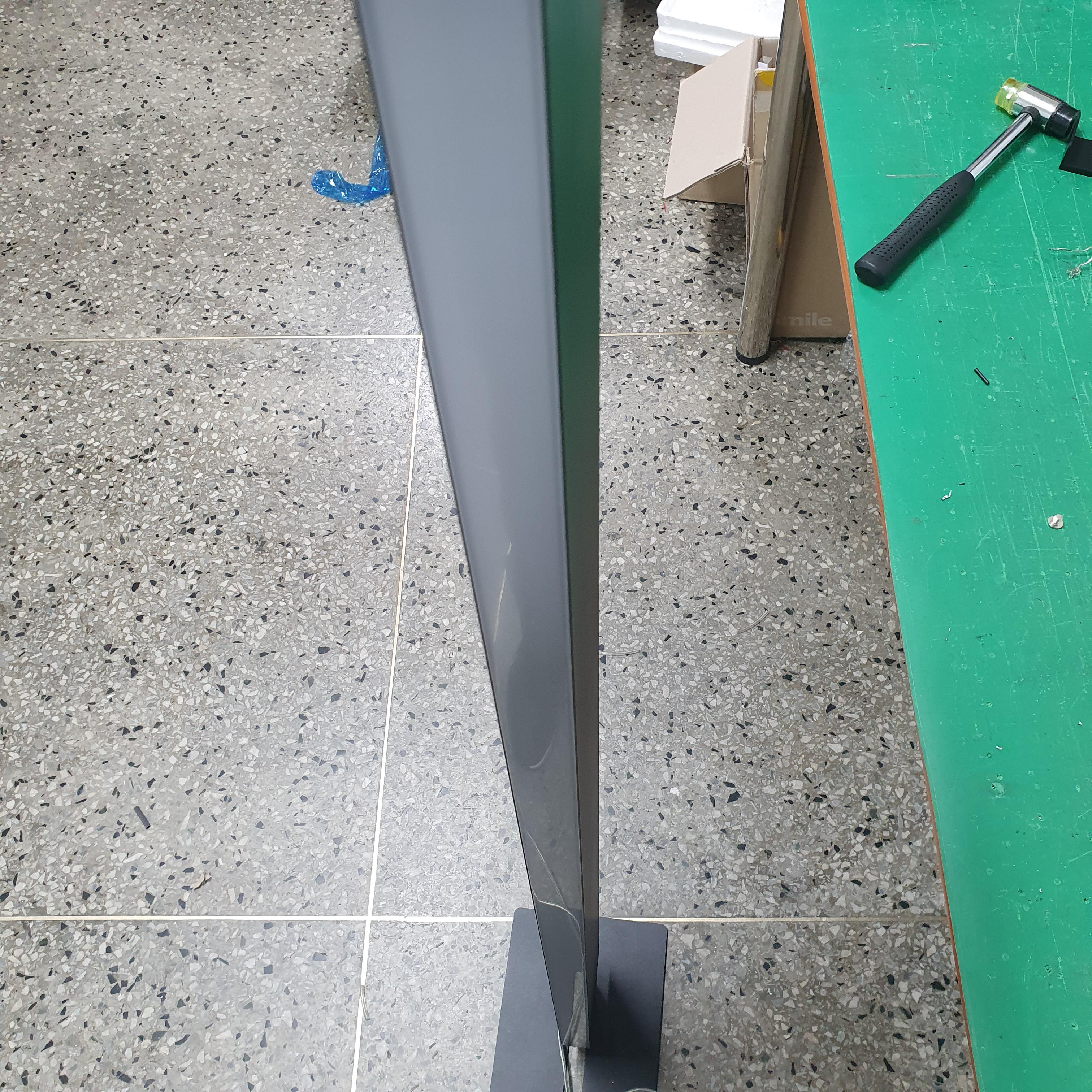

스탠드 받침대를 연결해 주시면 작업 완료입니다
길이 1200mm로 제작 완료 30100 2번째 스탠드 완료입니다
세상에 지금까지 딱 2개밖에 없는 핸드메이드 제품입니다
