라인조명 5580 직접 만들어보기 2탄

2편을 시작하겠습니다.

LED BAR 를 잘 보시면 +,-표시가 되어있을 겁니다 +에 빨간선 , - 에 검정선을 연결합니다

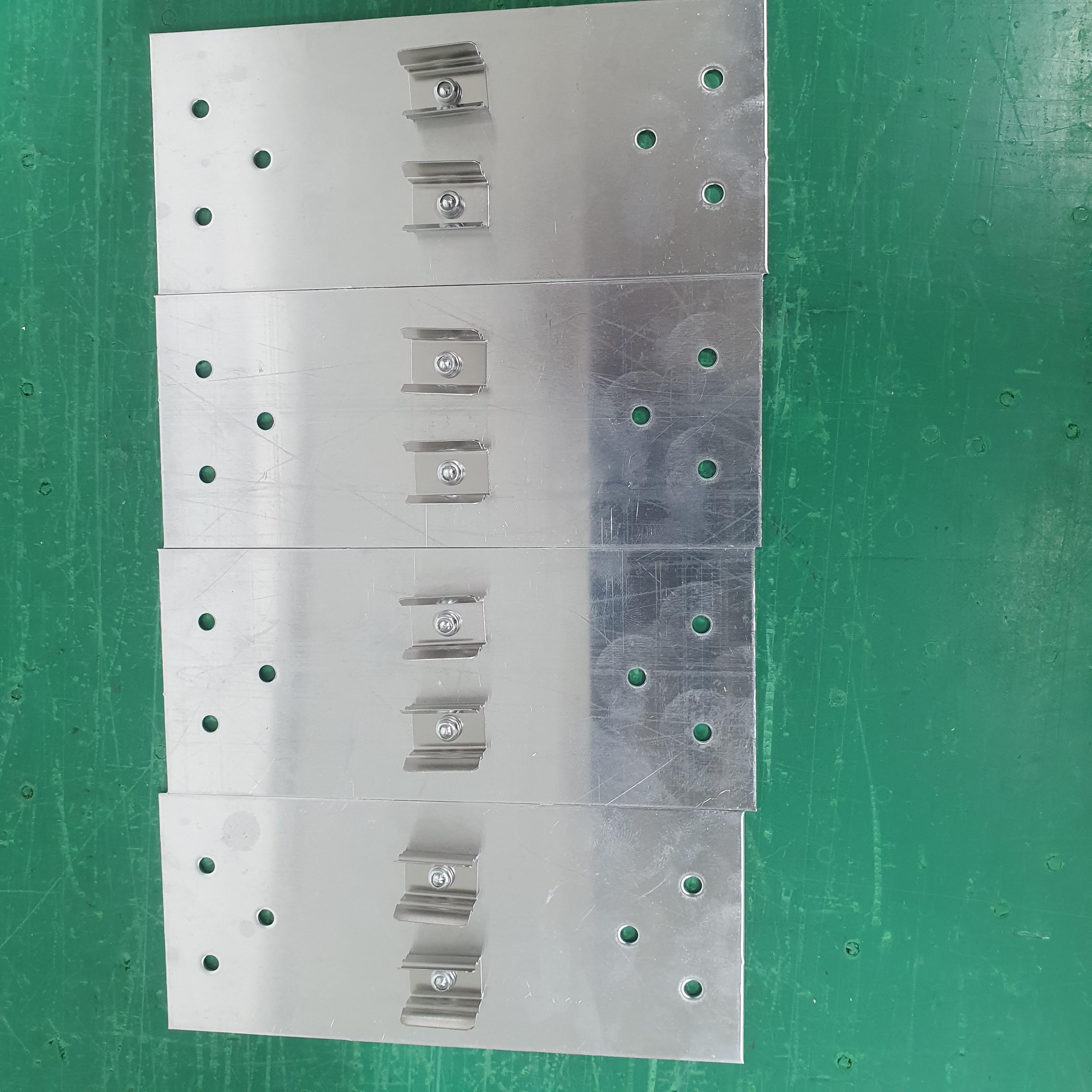

그다음 작업은 고정판에 11mm 브래킷을 달아보겠습니다.

사진처럼 리베이트 못 (규격 3.2파이에 8mm) , 고정판,  브래킷 순으로 연결합니다.

그다음 사진처럼 이렇게 완성하시면 됩니다.

자 다음 순서는 5580  등기구에 전원선 구멍을 뚫어주세요.

위 사진처럼 이렇게 뚫어주세요 구멍 넓이는 지름 4mm  했습니다.

자 다음 순서는 5580 프로파일을 보시면 홈이 있을 거예요
그 홈에 고정판을 넣어주세요

고정판을 등기구 길이 1m  기준이로 2개씩 넣어주세요
만약 길이가 1500mm면 고정판 3개를 넣어 주시면
됩니다.

그다음 순서는  1105 프로파일을 고정판 브래킷에
결착해 주시면 되는데 손으로 꾹 누르면 딸깍하고
결착이 됩니다.

결착이 완료된 사진입니다

3편으로 넘어가겠습니다.
