라인조명 5580 직접 만들어 보기 1탄

파트너사에서 라이조명 샘플 4000k, 6000k를
요청하셔서 한번 만드는 과정을 포스팅하겠습니다.
제작에 필요한 자재 목록입니다.

1.5580 프로파일 1105 프로파일
2.12v 30구 4000k  4ea,12v 30구 6000k 4ea
3. 고정판 4ea,11mm용 브래킷 8ea, 리베이트 못 8ea
4.5580 백색 마감캡 4ea
5.LED 전윈선 1M 2ea

.

5580에 필요한 자재입니다.

우선 5580 은 55  앞에 숫자는 등기구 폭  55mm를 뜻 합니다.

5580 에 뒤에 숫자 80은 높이 80mm를 뜻 합니다.

길이는 파트너사에서 1000mm 2 개 제작을 의뢰하셨습니다.

1105 프로파일은 폭 11mm 에 높이 5mm 프로파일을 뜻합니다.

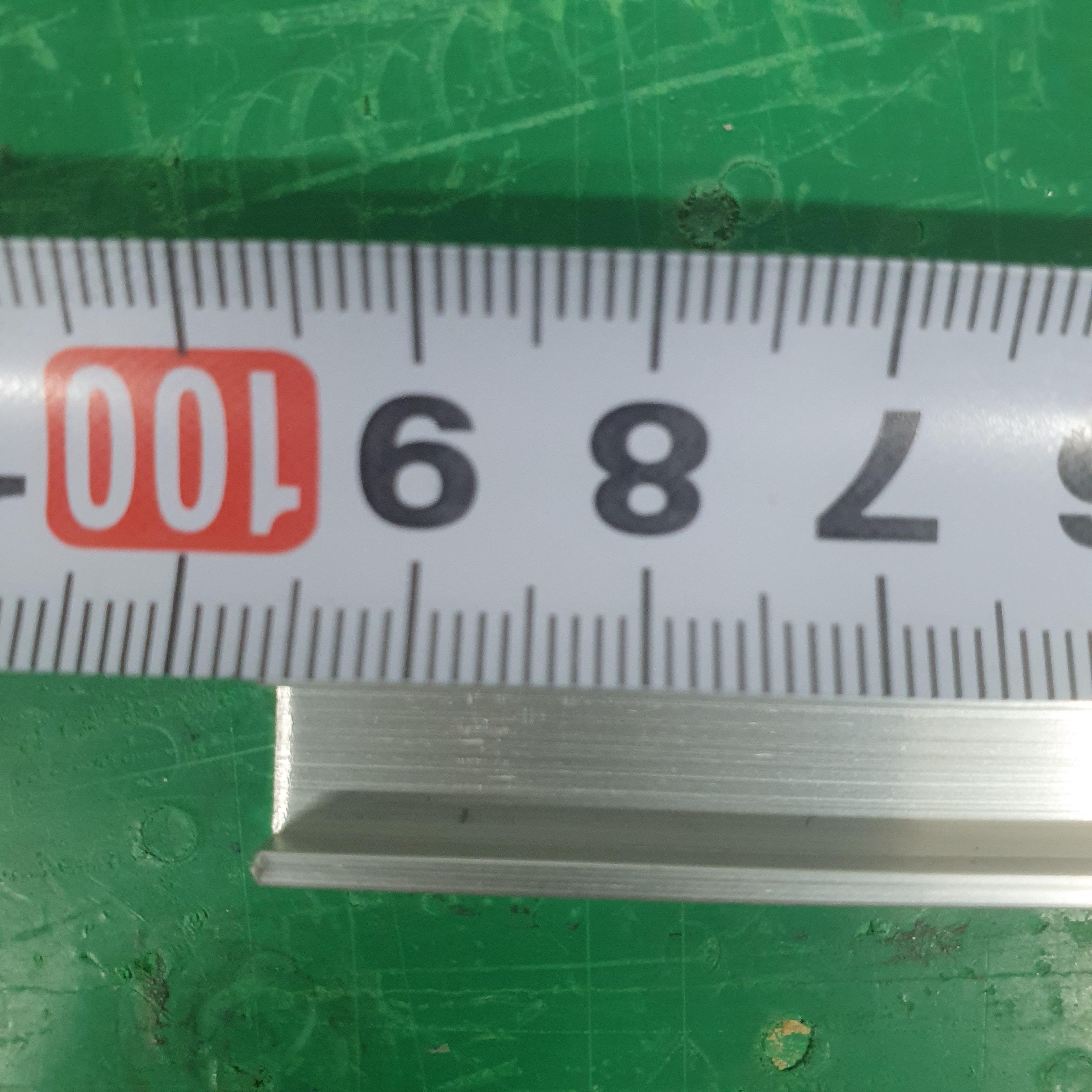

1105 프로파일은 길이 997mm로 5580 프로파일 보다 길이가 3mm 작게 재단해 주세요

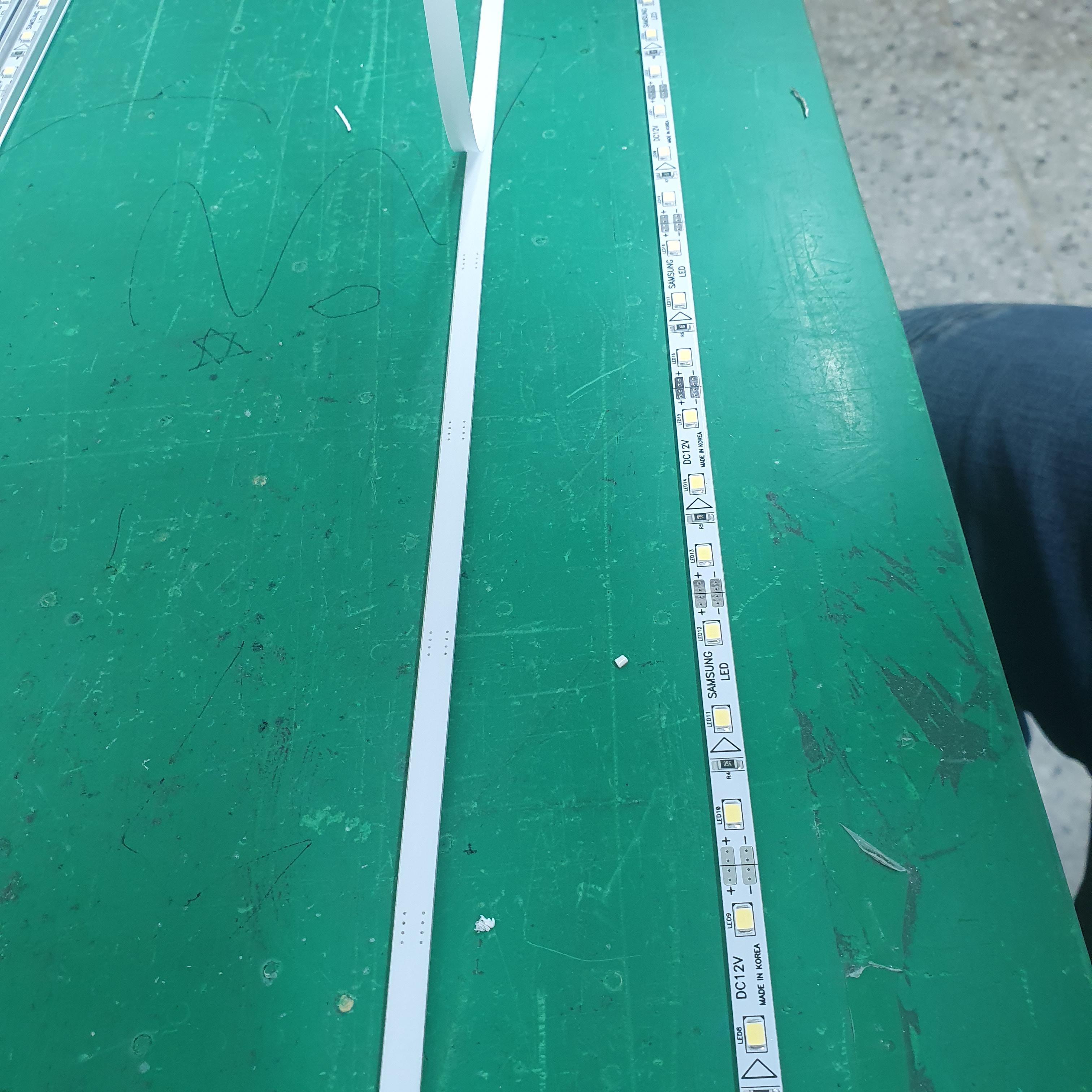

LED BAR 뒷면에 붙어있는 종이를 띠어 내면 양면테이프가 붙었있습니다.

사진처럼 쭈욱 띠어주세요

그 다음에 11mm프로파일에 붙여주시면 됩니다.

인두기로 우선 한쪽에 땜을 해주시고 철심을 연결해 주세요 저희는 불량률을 낮추기 위해
철심으로 연결 작업을 합니다.

그다음 납과 인두기를 이용해서 사진처럼
잘 연결해 주셔서 마무리하시면 됩니다
2탄으로 넘어가 볼까요.
