아답터로 LED조명 켜기 1탄

12v 아답터 5A 이기때문에 LED 바 총 길이2M 정도까지 사용하시면 좋을 것 같습니다.

LED 바는 반드시 12V 제품을 구매하셔야 합니다.

https://link.coupang.com/a/SpHX0

국산 LED바 삼성칩 PCB LED 단색 RGB 5V 12V 24V

https://link.coupang.com/a/SpKah

[프라임디렉트] 아답터 190~240V / 12V 5A [내경2.0~2.5mm/외경5.5mm] 전원 케이블 일체형 [비닐포장/화이

https://link.coupang.com/a/SpKBw

니토무역 DC 잭 케이블 암수 세트 전선 AWG22 아답터 2선 DIY 변환 커넥터 직류

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

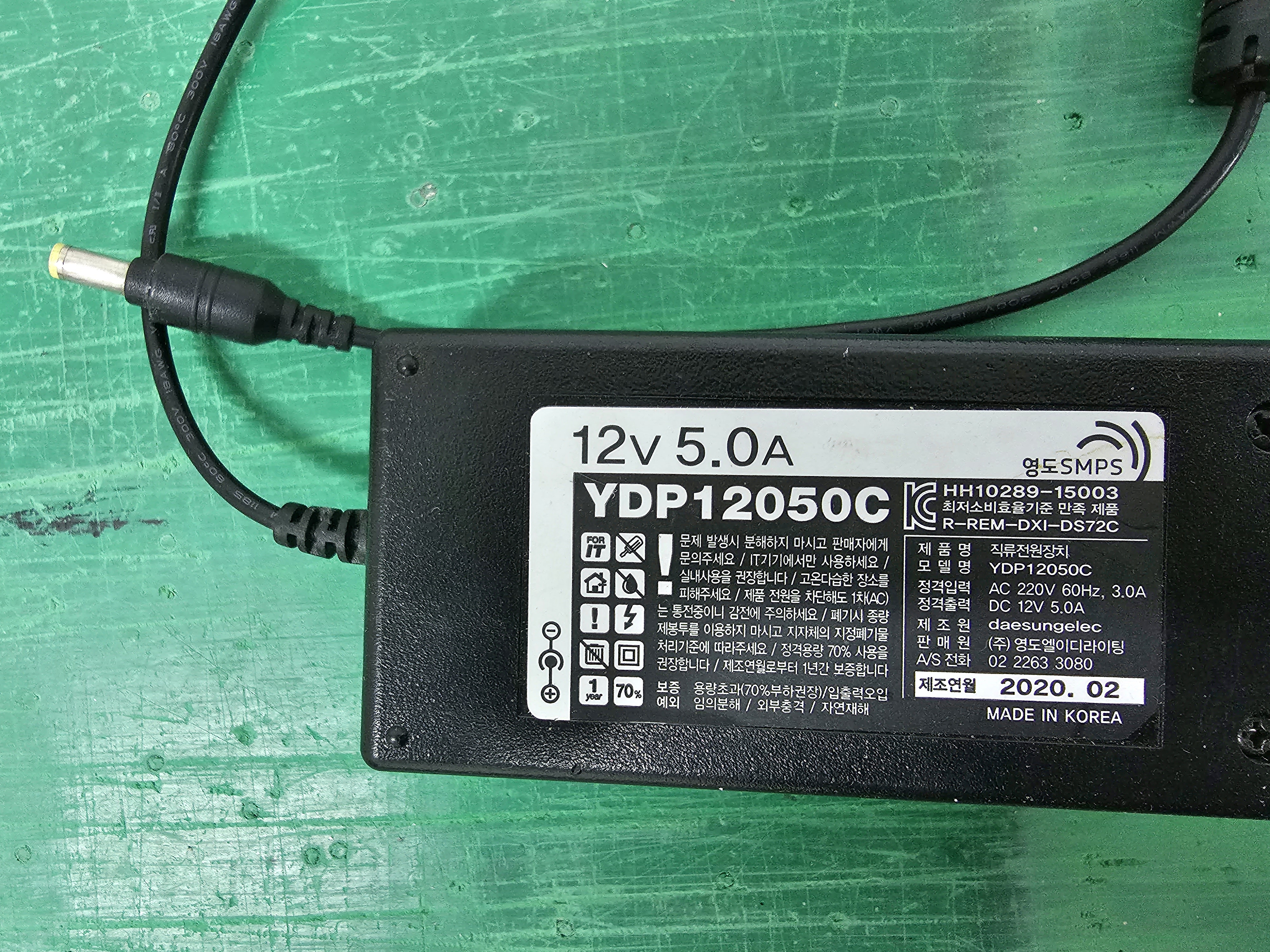

파트너사에서 12V 5.0A 아답터를 이용해서 LED 바를 제작해달라고 요청이 들어왔습니다.

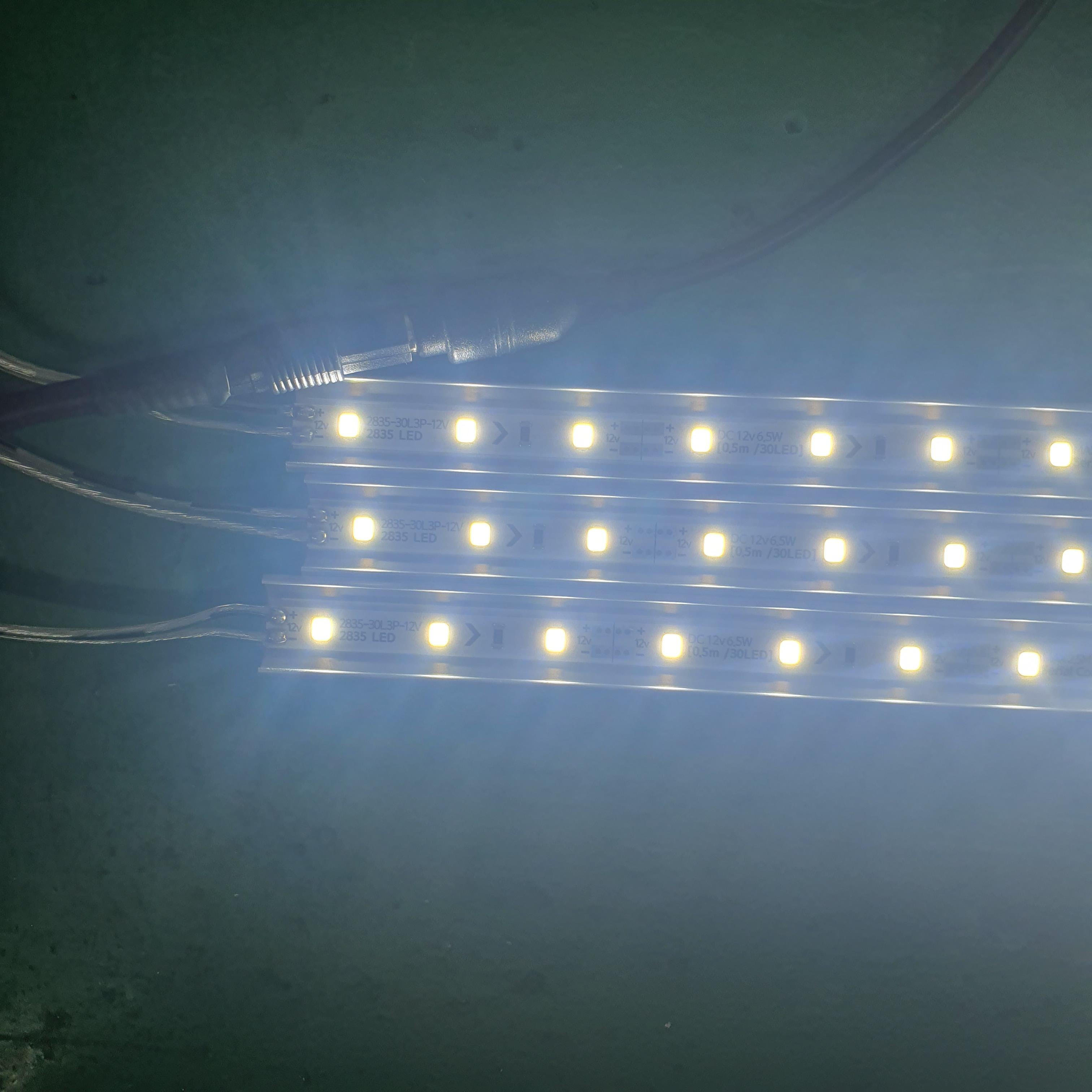

위 사진처럼 600mm 3개의 LED바 제품을 아답터 잭 하나를 사용해서 한 번에 켤 수 있게 해달라고 요청하셨습니다.

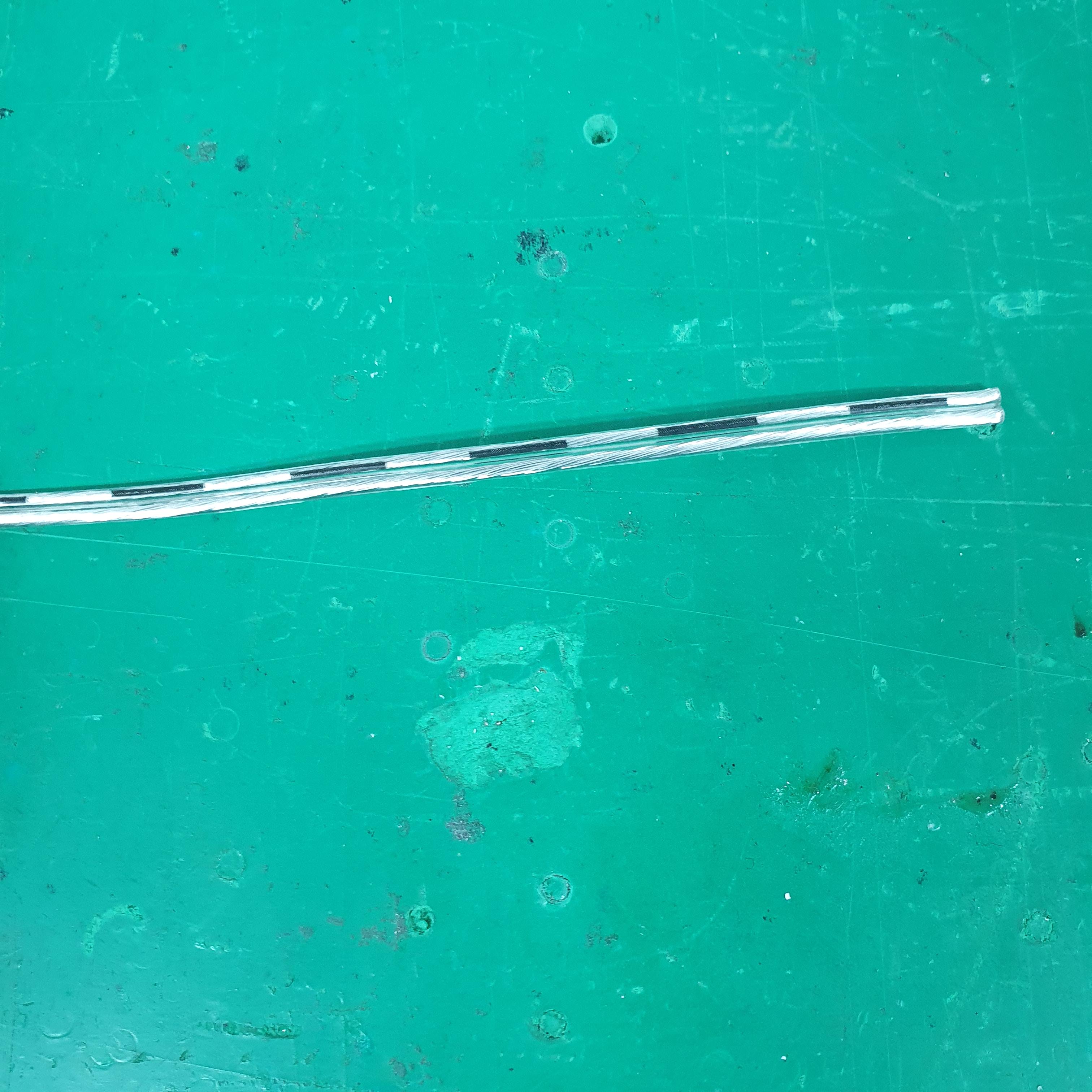

먼저 위사진처럼 투명선으로 요청하셔서 한쪽선 검은색 실선이 되어있고 검은색 실선이 보이는 투명선이 (+) 극성입니다

아래 아무 표시 없는 나머지 한가닥 선이 (-) 극성입니다.

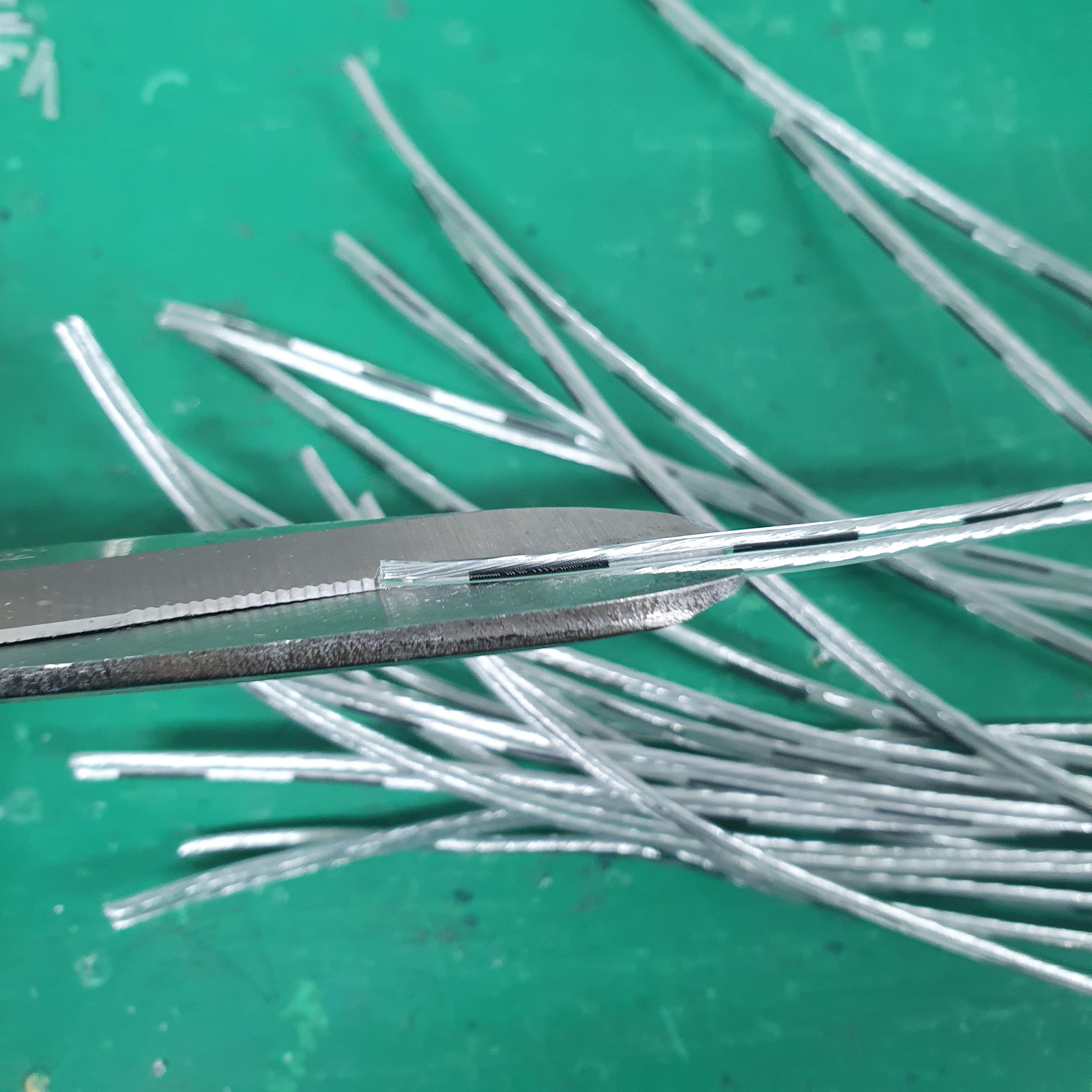

가위로 가운데를 20mm 정도 잘라주시면 됩니다.

반자동스트리퍼로 10mm 길이로 탈피를 해주시면 됩니다.

그다음 위사진처럼 전원선 3개를 검은 실선이 있는 선끼리 꼬아서 사진처럼 납땜을 해주시고, 아무 표시 없는 투명선 3개도 꼬아서 납땜을 해주시면 됩니다.

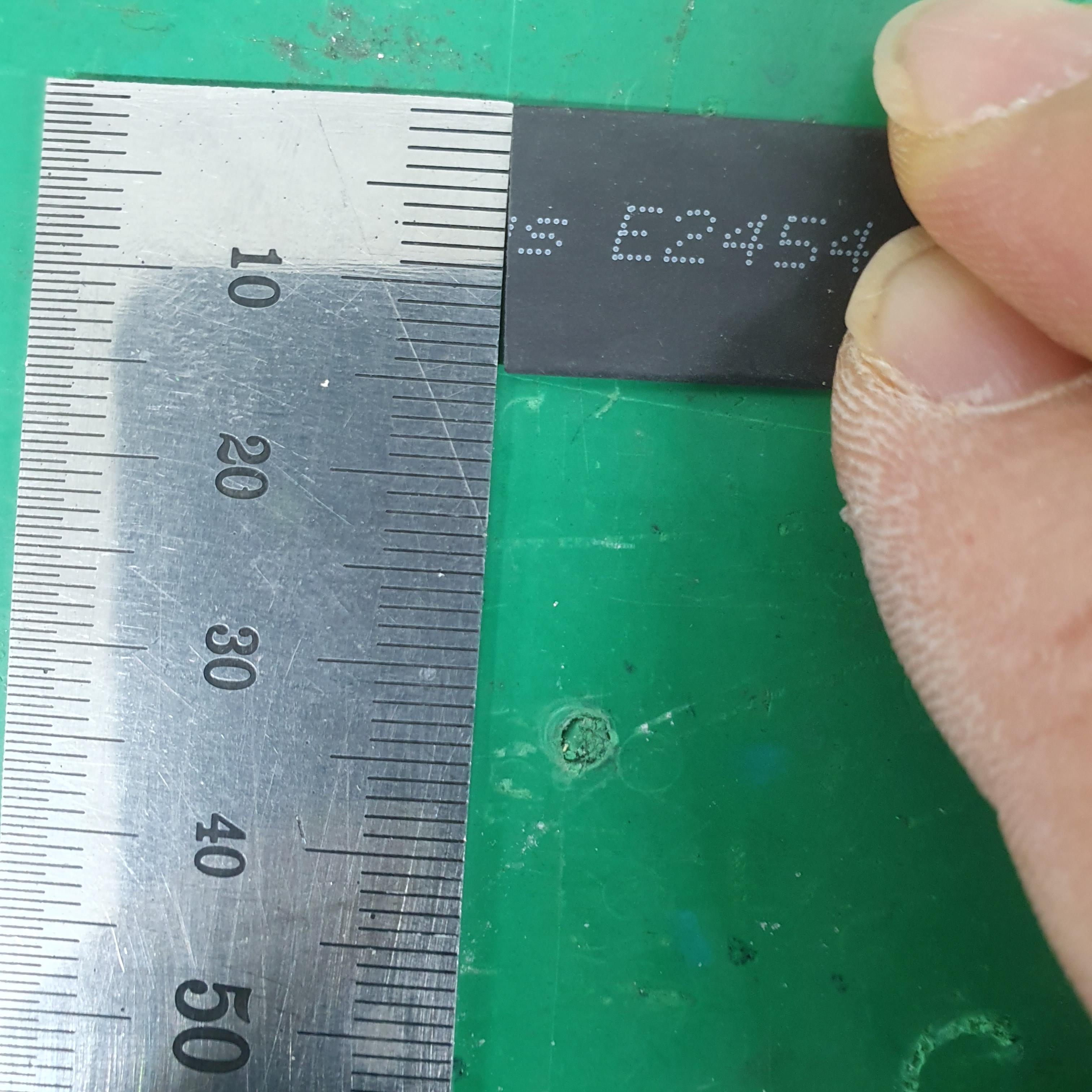

그다음 폭 15mm 정도 되는 수축튜브를 준비해 주시고 150mm 길이로 가위로 잘라주세요.

그다음 위사진처럼 아까 납땜했던 선 두 가닥을 15mm 폭 수축튜브에 통과시켜 주세요.

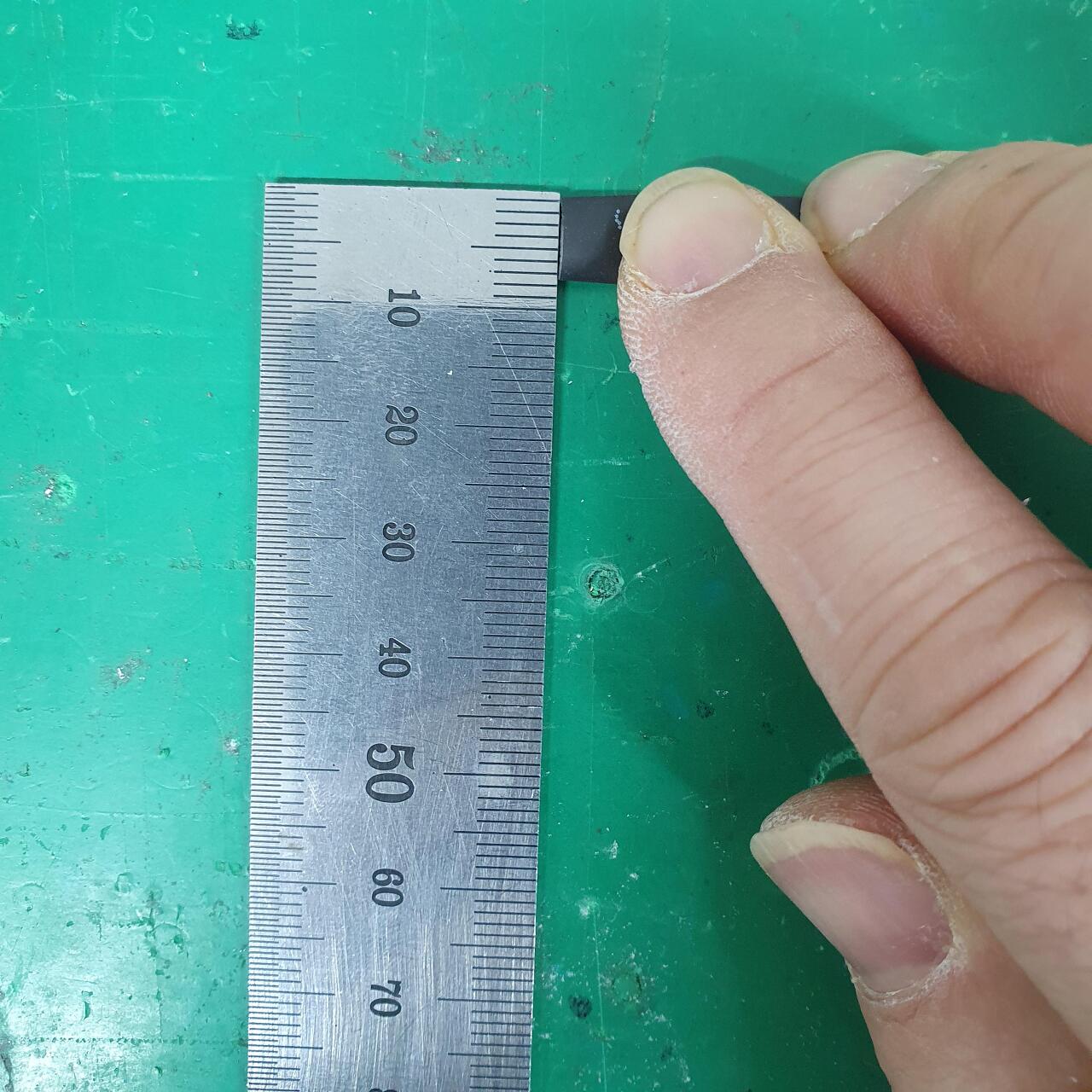

그다음 위사진처럼 폭 7mm 나오는 수축튜브도 준비해 주시고 100mm 길이로 가위로 잘라주세요

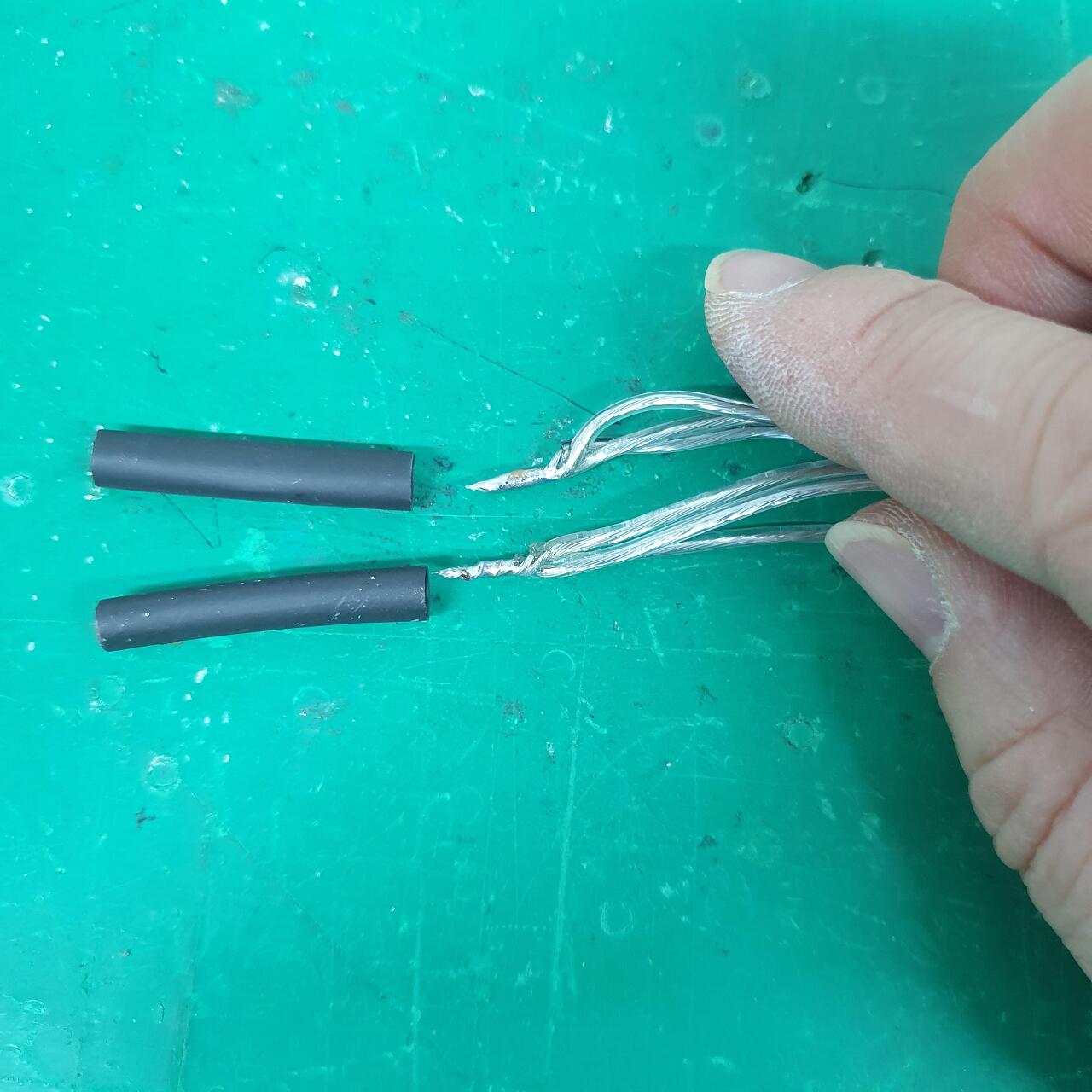

위사진처럼 한가닥씩 따로따로 7mm 폭 수축튜브에 통과시켜 주세요.

(+), 극성과(-) 극성이 다아버리면 쇼트가 일어나기 때문에 이런 작업과정을 거치는 것입니다.

쇼트란?:간략하게 초보자가 쉽게 이해할 수 있게

(+) 극성과(-) 극성을 연결을 시키는 행위입니다.

쇼트 시 불이 나거나 하는 것은  무한대의 전류가 흐르게 돼서 전선이 버티지 못하고 전선이 타버리는 현상입니다.

LED소자도 타 버리게 됩니다. 재수가 없으면 화재로도 이어집니다
